手动暗杆刀型闸阀

　　本公司生产的手动暗杆刀型闸阀是闸阀的一种，是直行程切断阀门，带盖式刀型闸阀的阀板头部有斜刃口，对介质具有一定的切断作用，适合用于含纤维及固体颗粒介质及污水处理系统中，可佩手动，气动，电动执行器，广泛使用于造纸，采矿，化工，污水处理等过程自控系统中。

　　公称压力：PN

　　壳体试验：1.5 Mpa

　　密封试验：1.1 Mpa

　　工作温度：橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃

　　适用介质：糖浆、纸浆、污水、煤浆、灰、渣水混合物

　　?零件材质：

　　阀体：上盖 碳钢、不锈钢

　　阀板：不锈钢

　　阀杆：不锈钢

　　密封圈：橡胶、四氟、不锈钢、硬质合金

　　产品结构：

　　1.刀形闸阀采用金属对金属的硬密封，或采用金属对橡胶的软密封。在开启和关闭的过程中，闸板与密封面采用了特殊的设计，摩擦较少，经久耐用。

　　2.此种带盖式闸阀的上密封突破了常规的密封形式，采用上盖结构，使得上密封由大面积的矩形密封改成了小面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封改成了面积的圆周密封，密封性能大大提高。在圆周密封的基础上，又采用了目前国际上先进的浮动密封结构（见图一），使得上密封达到了与管道同寿命的程度，从而整体上提高了阀门的使用寿命。

　　3.此种闸阀在手轮顶部加装封套装置后，可以使阀门活动部件全部处于封闭状态，闸板和阀杆的丝杆传动不会因润滑油干枯而卡涩。

　　暗板刀型闸阀特别适合在粉尘及干燥的恶劣环境中长期正常工作。 注：可根据使用单位的环境和要求来设计与生产，适合用户的安装和使用。

　　产品特点：

　　1、阀门采用整体式设计，，流体阻力小，操作灵活方便。

　　2、手动刀闸阀螺杆传动采用双平面轴承设计，使得传动摩擦力大大减少，从而阀门开启轻便顺畅。

　　3、刀闸阀密封座采用可动式密封，且采用O形圈预紧提供预紧力使密封座紧贴阀瓣，泄露量大大减少，对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。

　　4、固定导向爪，无凹槽设计，不易引起介质积存或卡阻。

　　5、阀座可根据介质和工况的需要，选择金属硬密封或软密封：闸板采用表面镀铬或离子氮化处理，使闸板更耐磨，密封面使用寿命更长；软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、丁晴橡胶，密封性好，耐腐蚀。

　　6、良好的密封性能和经济实用性强，操作可手动、气动、电动，实用范围非常广。

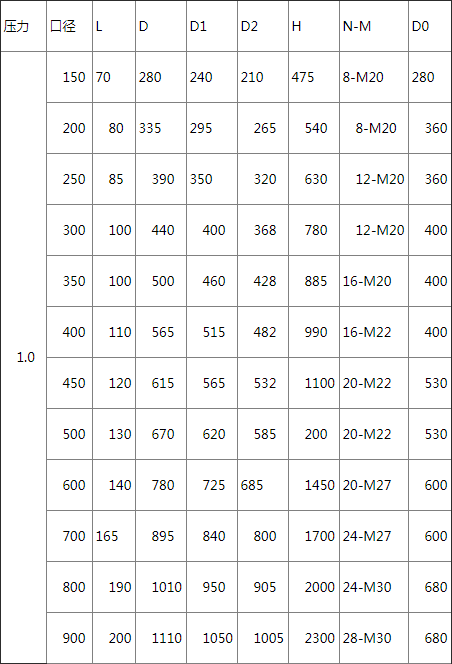

　　外形及连接尺寸：
